地磅或汽车衡专用传感器
文章作者:admin 时间:2017-07-25 12-34-34

简述:称重传感器是电子地磅或汽车衡称重的核心部件,地磅或汽车衡称重传感器一般为电阻应变式称重传感器,有钢质桥式传感器、柱式传感器、钢式悬臂梁传感器等等。维护更换需要专业技术人员进行操作,否则操作不当会造成该部件其他部件损坏。

称重传感器的定义:能感受规定的被测量物,并按照一定的规律转换成可用输出信号的器件或装置。

称重传感器的分类:称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类。以电阻应变式称重传感器使用最为广泛,称量范围为300g至数千kg,计量准确度达1/1000~1/10000,结构较简单,可靠性较好,大部分电子衡器均使用此类型传感器。

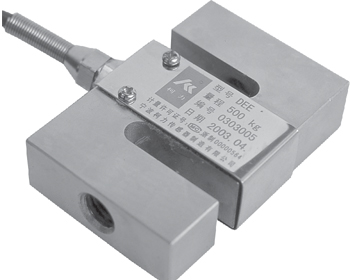

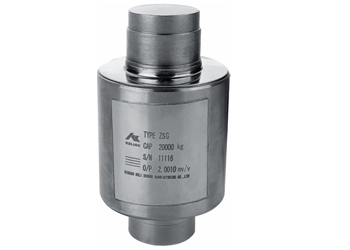

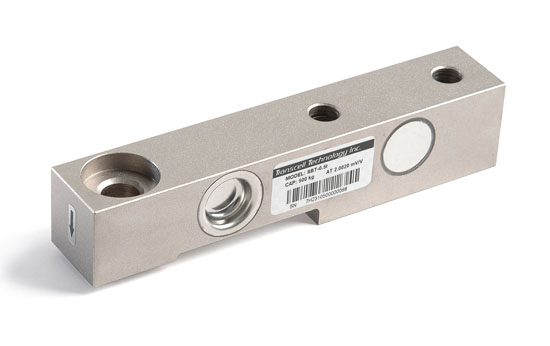

各类型传感器的使用范围:称重传感器形式的选择主要取决于称重的类型和安装空间,保证安装合适,称重安全可靠;另一方面要考虑厂家的建议。对于传感器制造厂家来讲,它一般规定了传感器的受力情况、性能指标、安装形式、结构形式、弹性体的材质等。譬如铝合金悬臂梁传感器适合于电子计价秤、平台秤、案秤等;钢式悬臂梁传感器适用于电子皮带秤、分选秤等;钢质桥式传感器适用于轨道衡、汽车衡等;柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。

称重传感器基础知识与常用术语:

1.传感器:能感受规定的被测量物,并按照一定的规律转换成可用输出信号的器件或装置。通常有敏感元件和转换元件组成。 ①敏感元件是指传感器中能直接(或响应)被测量的部分。 ② 转换元件指传感器中能将敏感元件感受(或响应)的被侧量部分转换成与传输和(或)测量的电信号部分。 ③当输出为规定的标准信号时,则称为变送器。

2.测量范围:在允许误差限内被测量值的范围。

3.量程:测量范围上限值和下限值的代数差。

4.精确度:被测量的测量结果与真值间的一致程度。

5.从复性:在所有下述条件下,对同一被测的量进行多次连续测量所得结果之间的符合程度:

6.分辨力:传感器在规定测量范围圆可能检测出的被测量的最小变化量。

7.阈值:能使传感器输出端产生可测变化量的被测量的最小变化量。

8.零位:使输出的绝对值为最小的状态,例如平衡状态。

9.激励:为使传感器正常工作而施加的外部能量(电压或电流)。

10.最大激励:在市内条件下,能够施加到传感器上的激励电压或电流的最大值。

11.输入阻抗:在输出端短路时,传感器输入的端测得的阻抗。

12.输出:有传感器产生的与外加被测量成函数关系的电量。

13.输出阻抗:在输入端短路时,传感器输出端测得的阻抗。

14.零点输出:在市内条件下,所加被测量为零时传感器的输出。

15.滞后:在规定的范围内,当被测量值增加和减少时,输出中出现的最大差值。

16.迟后:输出信号变化相对于输入信号变化的时间延迟。

17.漂移:在一定的时间间隔内,传感器输出终于被测量无关的不需要的变化量。

18.零点漂移:在规定的时间间隔及室内条件下零点输出时的变化。

19.灵敏度:传感器输出量的增量与相应的输入量增量之比。

20.灵敏度漂移:由于灵敏度的变化而引起的校准曲线斜率的变化。

21.热灵敏度漂移:由于灵敏度的变化而引起的灵敏度漂移。

22.热零点漂移:由于周围温度变化而引起的零点漂移。

23.线性度:校准曲线与某一规定只限一致的程度。

24.菲线性度:校准曲线与某一规定直线偏离的程度。

25.长期稳定性:传感器在规定的时间内仍能保持不超过允许误差的能力。

26.固有凭率:在无阻力时,传感器的自由(不加外力)振荡凭率。

27.响应:输出时被测量变化的特性。

28.补偿温度范围:使传感器保持量程和规定极限内的零平衡所补偿的温度范围。

29.蠕变:当被测量机器多有环境条件保持恒定时,在规定时间内输出量的变化。

30.绝缘电阻:如无其他规定,指在室温条件下施加规定的直流电压时,从传感器规定绝缘部分之间测得的电阻值。

称重传感器综合概述

称重传感器实际上是一种将质量信号转变为可测量电信号的输出装置。用传感器应先要考虑传感器所处的实际工作环境,这点对正确选用称重传感器至关重要,它关系到传感器能否正常工作以及它的安全和使用寿命,乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上,新旧国标有质的差异。

传统概念上,负荷传感器是称重传感器、测力传感器的统称,用单项参数评价它的计量特性。旧国标将应用对象和使用环境条件完全不同的“称重”和“测力”两种传感器合二为一来考虑,对试验和评价方法未给予区分。旧国标共有21项指标,均在常温下进行试验;并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的最大误差,来确定称重传感器准确度等级,分别用0.02、0.03、0.05......1.0表示。

衡器上使用的一种传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响,称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中,通常用综合误差带来综合控制传感器准确度,并将综合误差带与衡器误差带联系起来,以便选用对应于某一准确度衡器的称重传感器。国际法制计量组织(OIML)规定,传感器的误差带δ占衡器误差带Δ的70%,称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整,从而获得期望的准确度。



一、称重传感器的分类:

称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类,以电阻应变式称重传感器使用最为广泛。

光电式传感器 包括光栅式和码盘式两种。

光栅式传感器利用光栅形成的莫尔条纹把角位移转换成光电信号。光栅有两块,一为固定光栅,另一为装在表盘轴上的移动光栅。加在承重台上的被测物通过传力杠杆系统使表盘轴旋转,带动移动光栅转动,使莫尔条纹也随之移动。利用光电管、转换电路和显示仪表,即可计算出移过的莫尔条纹数量,测出光栅转动角的大小,从而确定和读出被测物质量。

码盘式传感器的码盘(符号板)是一块装在表盘轴上的透明玻璃,上面带有按一定编码方法编定的黑白相间的代码。加在承重台上的被测物通过传力杠杆使表盘轴旋转时,码盘也随之转过一定角度。光电池将透过码盘接受光信号并转换成电信号,然后由电路进行数字处理,最后在显示器上显示出代表被测质量的数字。光电式传感器曾主要用在机电结合秤上。

液压式传感器  在受被测物重力P作用时,液压油的压力增大,增大的程度与P成正比。测出压力的增大值,即可确定被测物的质量。液压式传感器结构简单而牢固,测量范围大,但准确度一般不超过1/100。

电磁力式传感器 它利用承重台上的负荷与电磁力相平衡的原理工作。当承重台上放有被测物时,杠杆的一端向上倾斜;光电件检测出倾斜度信号,经放大后流入线圈,产生电磁力,使杠杆恢复至平衡状态。对产生电磁平衡力的电流进行数字转换,即可确定被测物质量。电磁力式传感器准确度高,可达1/2000~1/60000,但称量范围仅在几十毫克至10千克之间。

电容式传感器 它利用电容器振荡电路的振荡频率f与极板间距d 的正比例关系工作。极板有两块,一块固定不动,另一块可移动。在承重台加载被测物时,板簧挠曲,两极板之间的距离发生变化,电路的振荡频率也随之变化。测出频率的变化即可求出承重台上被测物的质量。电容式传感器耗电量少,造价低,准确度为1/200~1/500。

磁极变形式传感器  铁磁元件在被测物重力作用下发生机械变形时,内部产生应力并引起导磁率变化,使绕在铁磁元件(磁极)两侧的次级线圈的感应电压也随之变化。测量出电压的变化量即可求出加到磁极上的力,进而确定被测物的质量。磁极变形式传感器的准确度不高,一般为1/100,适用于大吨位称量工作,称量范围为几十至几万千克。

振动式传感器  弹性元件受力后,其固有振动频率与作用力的平方根成正比。测出固有频率的变化,即可求出被测物作用在弹性元件上的力,进而求出其质量。振动式传感器有振弦式和音叉式两种。

振弦式传感器的弹性元件是弦丝。当承重台上加有被测物时,V形弦丝的交点被拉向下,且左弦的拉力增大,右弦的拉力减小。两根弦的固有频率发生不同的变化。求出两根弦的频率之差,即可求出被测物的质量。振弦式传感器的准确度较高,可达1/1000~1/10000,称量范围为100克至几百千克,但结构复杂,加工难度大,造价高。

音叉式传感器的弹性元件是音叉。音叉端部固定有压电元件,它以音叉的固有频率振荡,并可测出振荡频率。当承重台上加有被测物时,音叉拉伸方向受力而固有频率增加,增加的程度与施加力的平方根成正比。测出固有频率的变化,即可求出重物施加于音叉上的力,进而求出重物质量。音叉式传感器耗电量小,计量准确度高达1/10000~1/200000,称量范围为500g~10kg。

陀螺仪式传感器  转子装在内框架中,以角速度ω绕X轴稳定旋转。内框架经轴承与外框架联接,并可绕水平轴 Y 倾斜转动。外框架经万向联轴节与机座联接,并可绕垂直轴Z 旋转。转子轴 (X轴)在未受外力作用时保持水平状态。转子轴的一端在受到外力(P/2)作用时,产生倾斜而绕垂直轴Z 转动(进动)。进动角速度ω与外力P/2成正比,通过检测频率的方法测出ω,即可求出外力大小,进而求出产生此外力的被测物的质量。

陀螺仪式传感器响应时间快(5秒),无滞后现象,温度特性好(3ppm), 振动影响小, 频率测量准确精度高,故可得到高的分辨率(1/100000)和高的计量准确度(1/30000~1/60000)。

1.1电阻应变式传感器

利用电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。电阻应变片贴在弹性元件上,弹性元件受力变形时,其上的应变片随之变形,并导致电阻改变。测量电路测出应变片电阻的变化并变换为与外力大小成比例的电信号输出。电信号经处理后以数字形式显示出被测物的质量。

1.2电阻应变式传感器的称量范围

电阻应变式传感器的称量范围为300g至数千kg,计量准确度达1/1000~1/10000,结构较简单,可靠性较好。大部分电子衡器均使用此传感器。

1.3电阻应变式称重传感器原理

电阻应变式称重传感器是基于这样一个原理:弹性体(弹性元件,敏感梁)在外力作用下产生弹性变形,使粘贴在他表面的电阻应变片(转换元件)也随同产生变形,电阻应变片变形后,它的阻值将发生变化(增大或减小),再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。

由此可见,电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。

1.3.1电阻应变片

电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上,即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。

设有一个金属电阻丝,其长度为L,横截面是半径为r的圆形,其面积记作S,其电阻率记作ρ,这种材料的泊松系数是μ。当这根电阻丝未受外力作用时,它的电阻值为R:

R = ρL/S(Ω) (2—1)

当他的两端受F力作用时,将会伸长,也就是说产生变形。设其伸长ΔL,其横截面积则缩小,即它的截面圆半径减少Δr。此外,还可用实验证明,此金属电阻丝在变形后,电阻率也会有所改变,记作Δρ。

对式(2--1)求全微分,即求出电阻丝伸长后,他的电阻值改变了多少。我们有:

ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2)

用式(2--1)去除式(2--2)得到

ΔR/R = Δρ/ρ + ΔL/L – ΔS/S (2—3)

另外,我们知道导线的横截面积S = πr2,则 Δs = 2πr*Δr,所以

ΔS/S = 2Δr/r (2—4)

从材料力学我们知道

Δr/r = -μΔL/L (2—5)

其中,负号表示伸长时,半径方向是缩小的。μ是表示材料横向效应泊松系数。把式(2—4)(2—5)代入(2--3),有

ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L

=(1 + 2μ(Δρ/ρ)/(ΔL/L))*ΔL/L

= K *ΔL/L (2--6)

其中

K = 1 + 2μ +(Δρ/ρ)/(ΔL/L) (2--7)

式(2--6))说明了电阻应变片的电阻变化率(电阻相对变化)和电阻丝伸长率(长度相对变化)之间的关系。

需要说明的是:灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数,它和应变片的形状、尺寸大小无关,不同的材料的K值一般在1.7—3.6之间;其次K值是一个无因次量,即它没有量纲。

在材料力学中ΔL/L称作为应变,记作ε,用它来表示弹性往往显得太大,很不方便

常常把它的百万分之一作为单位,记作με。这样,式(2--6)常写作:

ΔR/R = Kε (2—8)

1.3.2弹性体

弹性体是一个有特殊形状的结构件。它的功能有两个,首先是它承受称重传感器所受的外力,对外力产生反作用力,达到相对静平衡;其次,它要产生一个高品质的应变场(区),使粘贴在此区的电阻应变片比较理想的完成应变枣电信号的转换任务。

以托利多公司的SB系列称重传感器的弹性体为例,来介绍一下其中的应力分布。

设有一带有肓孔的长方体悬臂梁。

肓孔底部中心是承受纯剪应力,但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神,一为压缩,若把应变片贴在这里,则应变片上半部将受拉伸而阻值增加,而应变片的下半部将受压缩,阻值减少。下面列出肓孔底部中心点的应变表达式,而不再推导。

ε = (3Q(1+μ)/2Eb)*(B(H2-h2)+bh2)/ (B(H3-h3)+bh3) (2--9)

其中:Q--截面上的剪力;E--扬氏模量:μ—泊松系数;B、b、H、h—为梁的几何尺寸。

需要说明的是,上面分析的应力状态均是“局部”情况,而应变片实际感受的是“平均”状态。

1.3.3检测电路

检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点,如可以抑制温度变化的影响,可以抑制侧向力干扰,可以比较方便的解决称重传感器的补偿问题等,所以惠斯登电桥在称重传感器中得, , , , 到了广泛的应用。

因为全桥式等臂电桥的灵敏度最高,各臂参数一致,各种干扰的影响容易相互抵销,所以称重传感器均采用全桥式等臂电桥。



二、称重传感器的选择:

    TR 系列(GEFRAN)称重传感器用于测量在机械引导滚筒上的上经常用来缠绕用的张力塑料膜或胶带的张力。它可以安装在机械底盘上的固定和传送轴上,它对末端轴所起到的作用是一个压力敏感元件和负载的功能。它可以用于固定和旋转两种轴上。TR 系列传感器可与固定的,4 M6 螺纹或中心螺纹是与M10或M12 的适配法兰一起供货。

主要特征:

� 测量范围为从 100N 到 2KN

� 精度等级:0.5%

� 抗腐蚀

� 内部形成的校准信号

� 最小灵敏度轴线方向是从固定孔开始的35 度。

� 保护等级:IP65(DIN40050)

� 形成过载保护

TC 系列负载单元是张力测量传感器,它常用于静态测量和动态测量,压缩形式,具有较好的精度。它的机械部分是由一整块的金属部分组成,所以这个基本的测量元件和它的外壳部分没有焊接过程,从而使尺寸更小,并且加强了保护等级,这种点部测量的结构,具有8 个张力测量,减少因负载的不完善的应用带来的误差。并联的称重元件的典型应用是:贮藏箱、加料斗、大的称重平台。不锈钢结构适合于石油化学和化学工业中攻击性环境的应用。

主要特征:

� 测量范围为从 100 到 20.000Kg

�     精度等级:0.2%

� 全部不锈钢结构

� 抗腐蚀

� 内部形成的校准信号

� 保护等级:IP68(DIN40050)

TU 系列负载单元是张力测量传感器,它常用于静态测量和动态测量,压缩形式,具有较好的精度。所有变送器的每个负载单元质块(Kg)经过校准。TU 系列准负载从50Kg 到1 吨的均可供货。这种型号具有IP67 的保护等级,所以它可以用来使用到一些具有危险的化学工业中,它的机械部分是由一整块的金属部分组成,所以没有焊接过程。这意味着它可以高度防止机械冲击和振动。这种致密的尺寸意味着这些单元可以使它放置在难于进入和空间较小的位置。

主要特征:

� 测量范围为从 50 到 1000Kg

� 精度等级:0.2%

� 全部不锈钢结构

� 抗腐蚀

� 保护等级:IP67(DIN40050)

� 压缩尺寸



三、称重系统中称重传感器的选择

    称重传感器在选用时要考虑到很多因素,实际的使用当中我们主要从下列几个因素考虑。另外,称重传感器的灵敏度、最大分度数、最小检定分度值等也是传感器选用中必须考虑的指标。

(1)传感器的数量和量程

传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数(支撑点数应根据秤体几何重心和实际重心重合的原则而确定)而定。一般来说秤体有几个支撑点就选用几只传感器。

传感器的量程选择可依据秤的最大称量值、选用传感器的个数、秤体自重、可产生的最大偏载及动载因素综合评价来决定。一般来讲,传感器的量程越接近分配到每个传感器的载荷,其称量的准确度就越高。但是在实际的使用当中,由于加在传感器上的载荷除被称物体外,还存在秤体自重、皮重、偏载及振动冲击等载荷,因此选用传感器时,要考虑诸多方面的因素,保证传感器的安全和寿命。下面给出一个经过大量实验验证的经验公式。

公式如下:

C=K0×K1×K2×K3(Wmax+W)/N

式中  C一单个传感器的额定量程

W一秤体自重

Wmax一被称物体净重的最大值

N一秤体所采用支撑点的数量

K0一保险系数,一般取1.2~1.3之间

K1一冲击系数

K2一秤体的重心偏移系数

K3一风压系数

(2)传感器的准确度等级选择

称重传感器的准确度等级包括传感器的非线性、蠕变、重复性、滞后、灵敏度等技术指标。在选用的时候不应该盲目追求高等级的传感器,应该考虑电子衡的准确度等级和成本。一般情况下,选用传感器的总精度为非线性、不重复性和滞后三项指标的之和的均方根值略高于秤的精度。

(3)各种类型传感器的使用范围

称重传感器形式的选择主要取决于称重的类型和安装空间,保证安装合适,称重安全可靠;另一方面要考虑厂家的建议。对于传感器制造厂家来讲,它一般规定了传感器的受力情况、性能指标、安装形式、结构形式、弹性体的材质等。譬如铝合金悬臂梁传感器适合于电子计价秤、平台秤、案秤等;钢式悬臂梁传感器适用于电子皮带秤、分选秤等;钢质桥式传感器适用于轨道衡、汽车衡等;柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。

(4)使用环境

称重传感器实际上是一种将质量信号转换成可测量的电信号输出装置。用传感器首先要考虑传感器所处的实际工作环境,这点对于正确选用传感器至关重要,它关系到传感器能否正常工作以及它的安全和使用寿命,乃至整个衡器的可靠性和安全性。一般情况下,高温环境对传感器造成涂覆材料融化、焊点开化、弹性体内应力发生结构变化等问题;粉尘、潮湿对传感器造成短路的影响;在腐蚀性较高的环境下会造成传感器弹性体受损或产生短路现象;电磁场对传感器输出会产生干扰。相应的环境因素下我们必须选择对应的称重传感器才能满足必要的称重要求。

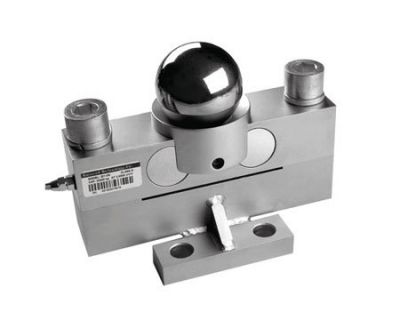

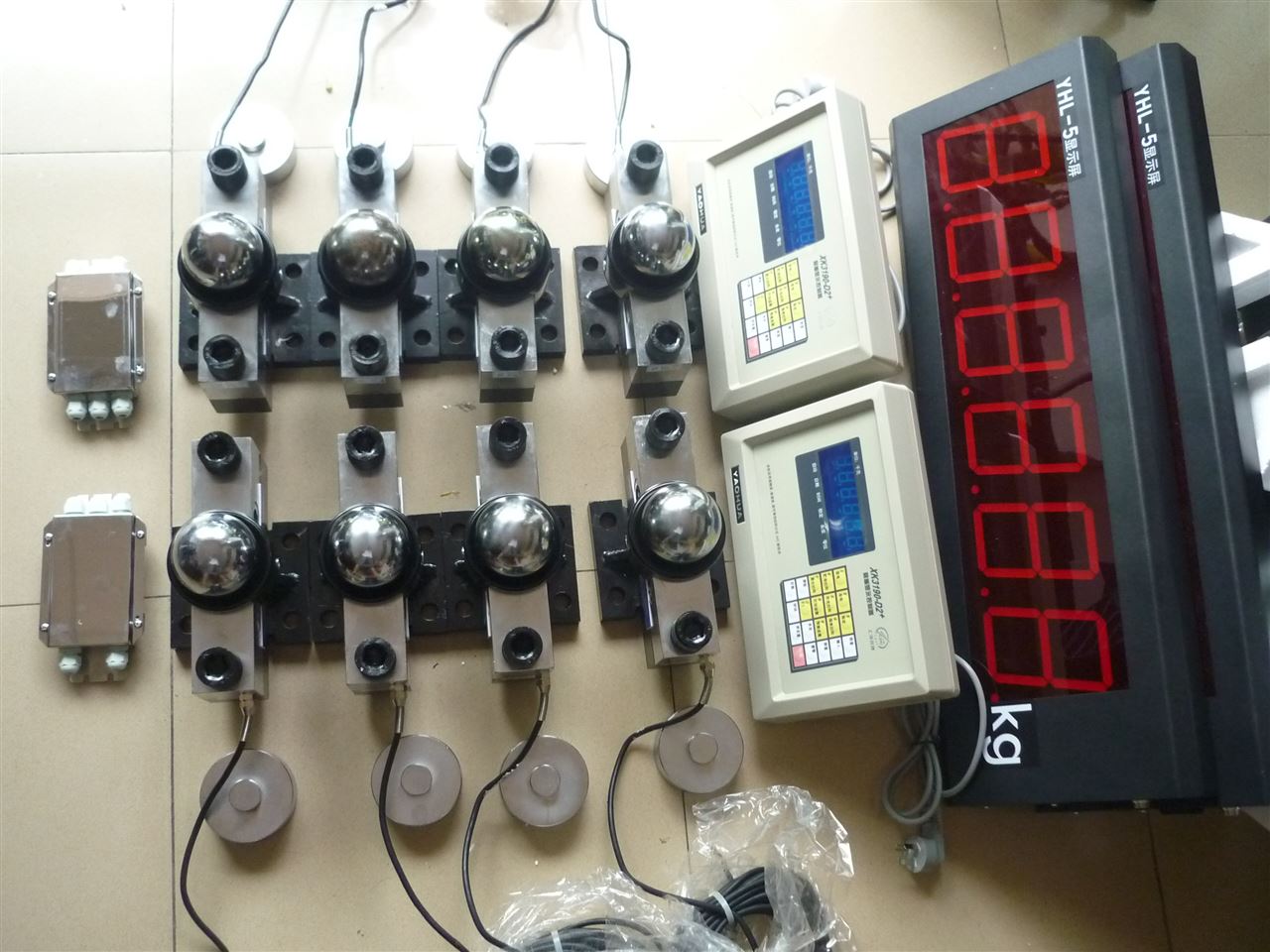

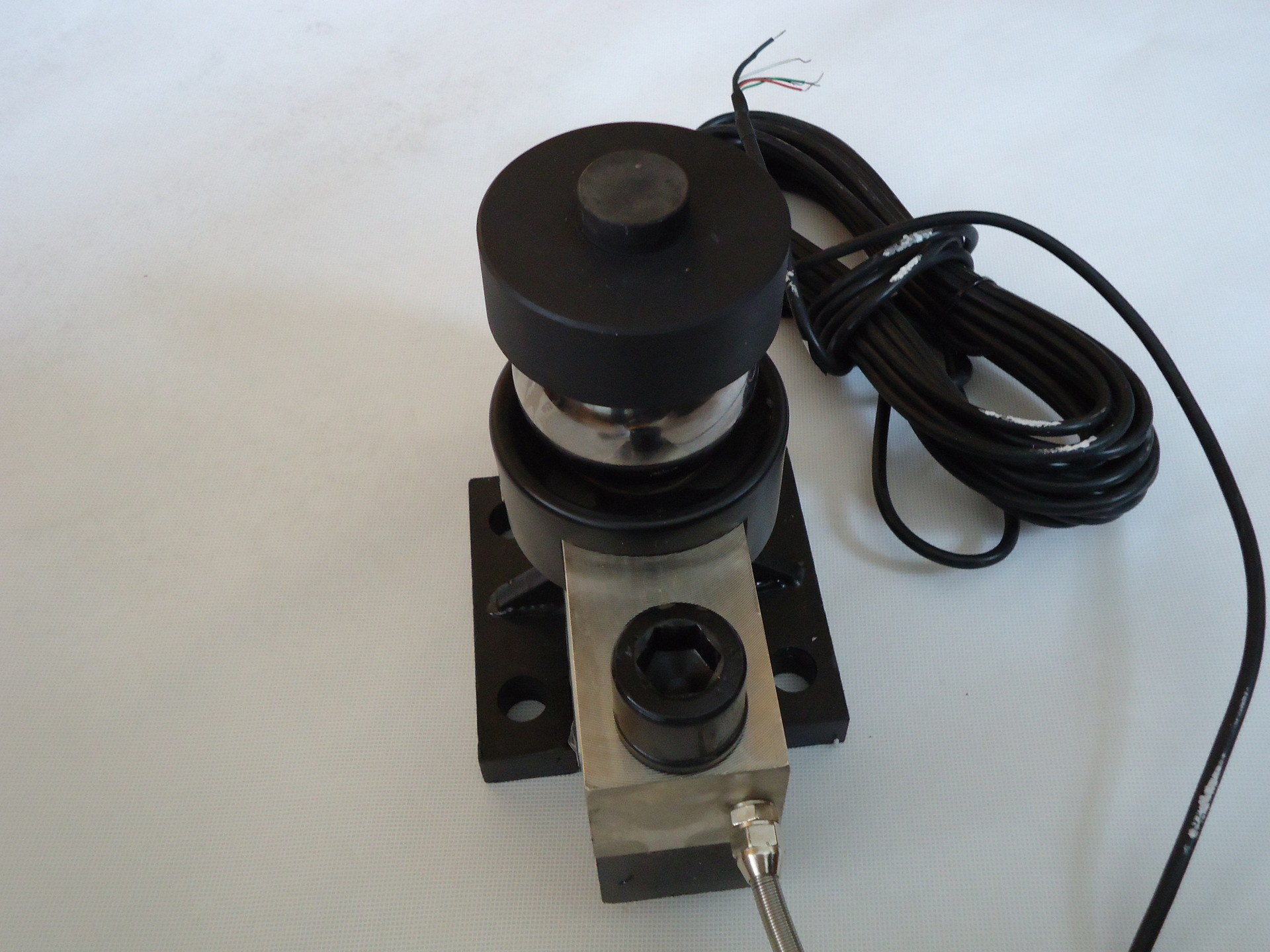

四、QS系列高精度桥式称重传感器:

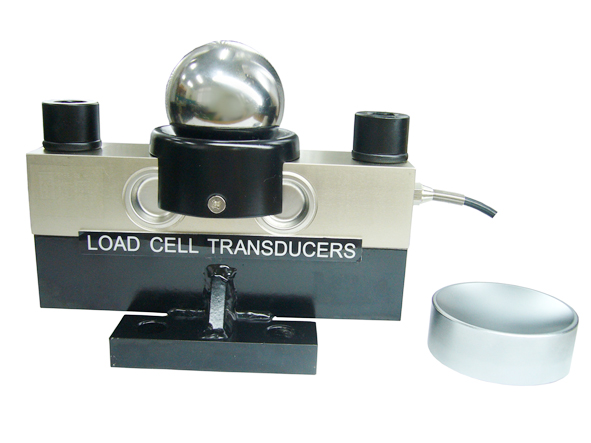

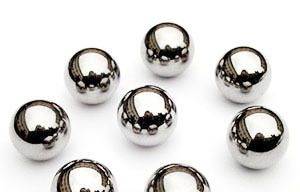

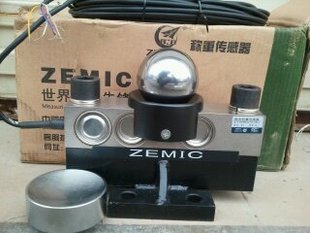

QS传感器是中国衡器市场主导产品,也是衡器行业唯一获得国优称号的产品,在全国同类产品中市场占有率最高。使用微机控制的热处理窑炉,其工艺控制数据准确,内部组织一致性及温度性能一致性都非常高。这样,称重传感器在-40~﹢70℃的温度范围内都能保证很高的准确度和极强的互换性。其疲劳寿命通过测试中心150万次的试验后,仍能保持原技术指标水平。桥式称重传感器采用钢球传力结构,受力在传感器弹性体中心上下压头为RS125球面,中间为3英寸钢球联接,具有良好的自动恢复力矩,在任何情况下保证垂直方向受力,稳定性及重复性较高,可使秤体在最短时间稳定下来,抗冲击及抗侧向力性能良好,安装调试方便,不需固定力矩紧固,防护等级为IP68。
